Upgrade "Carrinho de controle remoto" para Automodelo

[rleonardi]

Bom, apesar de não ter achado nenhum tópico sobre isto aqui, não acredito que seja o primeiro a tentar, mas vamos lá.
Gostaria da ajuda de vocês para seguir com meu projeto de "upgrade". Tenho um carrinho bem bacana, estilo Monster Truck, mas que na verdade é um brinquedo, não um automodelo. (Exatamente este)

Ele tem um motor brush mabuchi (http://www.mabuchi-motor.co.jp/cgi-bin/catalog/e_catalog.cgi?CAT_ID=rs_360sh) e uma placa com todos componentes. Ele não tem controle de velocidade ou de direção proporcional, apenas discreto. Este na verdade foi o motivo para mim tentar este upgrade.

Bom, como sou muito afobado, já encomendei algumas peças do que achei que seria o ideal para o upgrade:
- RX/TX HK-310 3 Canais 2.4ghz;
- Um motor Brushless 3890KV de 32A/350W;
- Um ESC 45A c/ Reverso;
- Um servo 0.19seg / 19kg;

A minha dúvida agora, além de querer saber a opinião de todos sobre as peças compradas, está principalmente na transmissão.
O carrinho tem uma caixa de transmissão, sem diferencial, com engrenagens de plástico. Já vi esta mesma caixa em diversos outros carrinhos. Queria saber como dimensionar esta transmissão existente para saber se irá funcionar bem com o motor comprado ou se há alguma maneira de mudá-la para ajustar ao novo setup.

Agradeço TODA ajuda que puderem me dar, pois como podem ver não entendo praticamente nada de modelismo.

[]s
Rafael

[magaiver]

Nao valeria apena investir, mais vendo pelo ponto de vista do prazer de modificar fazer adaptações e etc.. muito provavel a transmissão dele não vai aguentar, então seria legal vc tentar adaptar uma transmissão de algum automodelo e um conjunto de semi eixos com diferencial, O bom é que depois que enjoar ou se não der certo vc aproveita suas peças como radio motor esc servo e tal, num modelo que vc venha a comprar para montar, geralmente encontra a venda o chassi sem essas peças que vc comprou, motor esc radio servo... dai compra mais em conta e usa suas peças

[rleonardi]

Bah, com o Magaiver me ajudando, agora minha invenção só pode dar certo
Brincadeiras a parte, a idéia é exatamente esta: fuçar e se divertir tentando alterar o carrinho atual, se nada der certo, já aprendi algumas coisas sobre automodelismo e ainda posso aproveitar as peças.

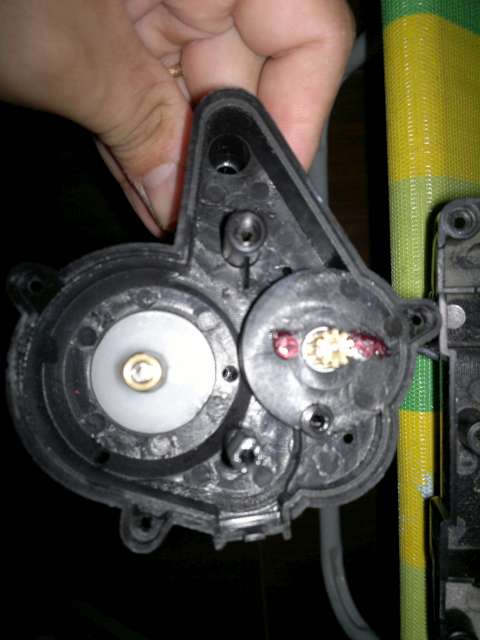

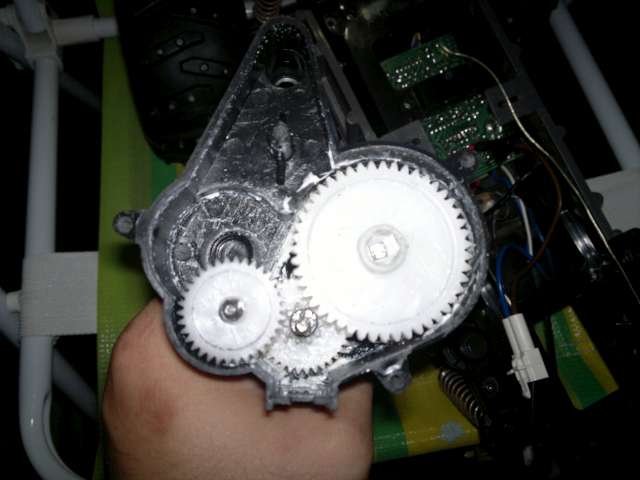

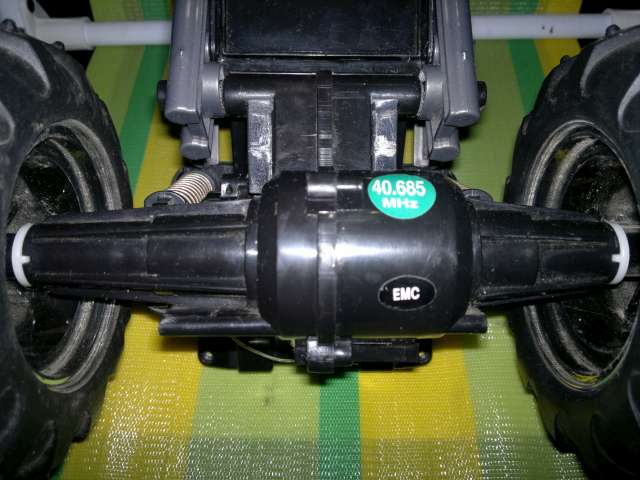

Bom, tirei algumas fotos da transmissão atual do carro(ruins, do celular) pra tentar mostrar como é atualmente.
Não sei como faço para calcular a relação numa transmissão destas, são muitas engrenagens. Tentei aplicar a fórmula aqui do site mas acho que não serve para o meu caso.
Por exemplo:
A polia do motor tem 10 dentes( a única de aço). Ela gira uma engrenagem de 34 dentes. Mas esta engrenagem é dupla, e seu outro lado de 12 dentes gira outra de 34 dentes dupla, que seu outro lado de 14 gira uma de 43 ligada ao eixo das rodas.
Seguindo a fórmula e assumindo que as engrenagens duplas tem relação 1:1, pensei em utilizar a fórmula da seguinte forma:
(43/14) x (34/12) x (34/10) =
3,07 x 2,83 x 3,4 = 29,54

Isto quer dizer(se tudo estiver correto) que a relação do meu carro é de 29,54:1 ??

Consigo substituir todas estas engrenagens frágeis por outras mais resistentes?

[leonan.sbo]

Estou curioso....

Gostaria de fazer isso com meu Maximus!!! huahuahuauha

Boa sorte! e vai postando aí a evolução!

abrassss

[Jcarvalho]

Veio, como vc deve ter percebido... Fica mais em conta comprar um do que adaptar carrinho com peças de automodelo... Mas é valida a idéia... Eu nem tentaria, mas boa sorte.......

[Pedra_wil]

De cara nota-se que este carrinho não tem estrutura para o que vc comprou,
vai retorser todinho kkkkkkk, é para que este servo de com tanto torque, bastava um futaba 3003 .bom e barato. Não esquece de fazer um vídeo estou curioso pra ver como ira ficar.
Que escala ele é ?
posta fotos. Boa sorte.

[rleonardi]

Bom, voltando de férias reativei o projeto "Cringer" hehehe

Recebi os itens comprados na Hobby King (devidamente atolado de impostos ) e juntei tudo para começar o processo de tentar botar tudo pra dentro do bom e velho Hummer ou Jipão como meu filho chama.

Bom, vamos começar a fotonovela.

Este é o carro, já desmontado com os componentes "discretos" originais:


Estes são os itens adquiridos para o "Upgrade", montados, testados e devidamente funcionando:


OBS: Li em algum lugar um comentário de que não se deve testar motores brushless sem carga, sem dizer o motivo. Só lembrei disto depois de já ter testado e nada de mais ocorreu ao motor. Pelo menos aparentemente...

Bom, minha primeira idéia foi começar a montagem pela tração, para ver se o motor seria suficiente para o carrinho.
Seguindo esta idéia comecei desmontando o conjunto de tração para a troca do motor:
Conjunto retirado do carro:


Aberto:


Aí ocorreu a primeira frustração: o pinhão não era plug-and-play, ou seja, o diâmetro do eixo do motor original era diferente, por sorte menor, que o do motor novo(lembre-se que sou 150% sem noção nenhuma sobre nada de automodelismo).


Bom, restou testar a fixação do motor novo, que funcionou perfeitamente.


Bom, ontem larguei de mão esta parte e parti para instalação do servo.
Hoje levei o motor com pinhão num torneiro para aumentar o diâmetro interno do pinhão, que tem ø8,5mm e 10 dentes (bem facinho de achar pra reposição). Ficou perfeito, o teste fica pra hoje à noite.

Então vamos para o que fiz com o servo.

Em primeiro lugar vale ressaltar mais uma vez a falta de noção do ser humano aqui, que comprou um servo pensando só na força e esqueceu do tamanho físico. Olha o resultado na diferença de tamanho do original pro novo:


Lá vou eu começar com as gambiarras Tive que fazer um recorte no suporte do servo original para que o novo pudesse entrar:


Depois de ajustado o encaixe do servo, vamos fazê-lo mover as rodas: dá-lhe mais gambiarra!
Fiz uma adaptação com um dos suportes que veio junto com o servo, fixei um pequeno parafuso como um pino para movimentar o restante do mecanismo original das rodas:


Já está funcionando a movimentação das rodas da direção:
[youtube] www.youtube.com/watch?v=cb3AJMr_SiA [/youtube]

Acho que é importante também validar aqui a idéia que é muito mais caro fazer isto que estou fazendo do que comprar um carrinho novo. Em tudo que gastei, em todas peças até agora, já foi muito mais do que importar, incluindo impostos e frete, um buggy 1/10 HSP da Helipal.
Então para quem pensa em fazer isto para economizar, esqueça, compre um carrinho pronto.
Eu faço porque me divirto MUITO mais fazendo do que brincando depois. Não que eu seja profissional, mas simplesmente me divirto com isto, então críticas aos métodos serão muito bem vindas, se forem para contribuir.

Valeu a todos que me ajudaram e também a todos que estão curiosos para ver como isto vai acabar hahaha Smile
Hoje à noite faço o restante da instalação e tiro mais fotos.

[GZMR]

rleonardi ...
Muito legal sua idéia !!! Como vc disse, obviamente, pensando nos custos (principalmente com o fumo q a RF manda em cima dos modelistas ... colecionistas ... enfim, em todos q não estão trazendo drogas, armas e produtos ilegais), o projeto não compensa !!!
Mas a diversão projetando, imaginando soluções, obtendo resultados ... NÃO TEM PREÇO !!!
Parabéns q quero ver o vídeo dele rodando !!!
Abrs.
Elvis.

[Danilomanchon]

nao sei c vai ir mto longe mas q o projeto é bem legal, pode ter certeza.

[Danilomanchon]

adoraria ver ele rodando dp bota um video no yutube

[osorioff]

rleonardi,
parabens pelo projeto. Eu tambem compartilho da sua ideia de que a montagem/fabricação vale mais que a brincadeira!

Vai postanto os avanços ai!

abraço

[Jcarvalho]

E aê... Como ficou o carrinho...????


abs

[rleonardi]

Bom, em primeiro lugar, me desculpem pelo abandono ao tópico! Estive (e ainda estou) sem praticamente nenhum tempo para me dedicar ao carrinho.
Mas hoje tirei uns minutos pra filmar ele andando pra mostrar pra galera.
Ficou muito forte, tenho medo principalmente pelas engrenagens (apesar de não parecer no vídeo, eu poupo ele bastante).
Fiz um videozinho em chão de concreto na obra lá de casa mesmo só pra mostrar como ele ficou.
O próximo passo, já estou pensando na viabilidade e em como fazer, é transformar ele em 4x4
Bom segue o vídeo:
http://youtu.be/BHU_WEY4n2Y


[youtube]http://youtu.be/BHU_WEY4n2Y[/youtube]

[Picolomt]

Olá rleonardi, vi e achei legal a idéia. Tirei a poeira do meu Nikko Iron Eagle com dois motores como sou novo no auto achei que poderia funcionar o esc e tudo que tinha dos Hélio e aéreo mas vi que o motor era 2 pólos e o esc 3, já comprei o esc correto para usar o motor original e tudo mais. Minha duvida é nas engrenagens o meu se parece muito com o seu na parte da engrenagens, você alterou alguma ou esta rodando com todas originais?

[Jcarvalho]

Cara, primeiramente parabéns por ter conseguido realizar as mudanças que vc tinha colocado no seu projeto... Eu não sei como era o carro original, mas vendo o vídeo ele pareceu bem valente agora...


abs
